收集组件 ​

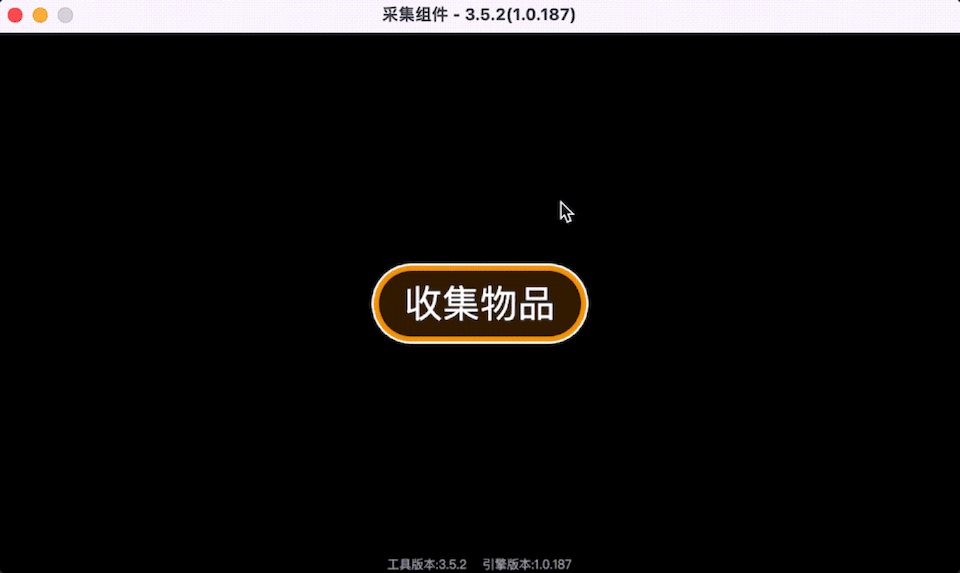

查看示例

前言 ​

收集组件是一个用于收集交互场景的组件，它包含收集按钮、收集进度条、结果弹窗等元素。通过在橙光剧情中呼叫一个 LmCode（代码模式）制作的收集组件，实现收集交互场景。 完成数值在橙光剧情和 LmCode（代码模式）之间的流动。

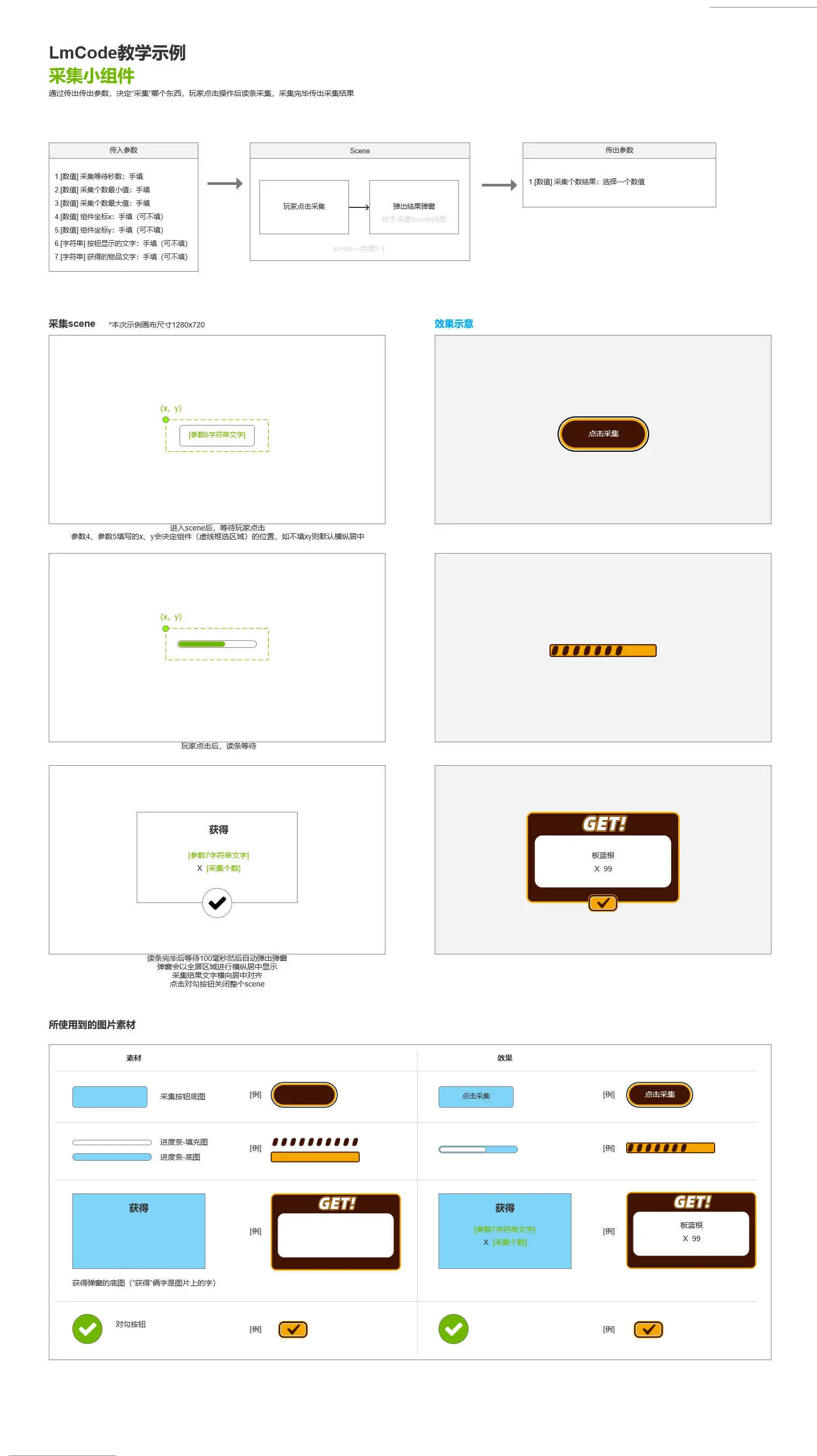

文档和模块效果示意 ​

流程说明 ​

text
【收集按钮】→【进度条动画】→【生成随机数量】→【收集结果弹窗】→【返回上一层】

传入参数说明 ​

参数类型用途默认
params[0]int进度条动画时长（秒）-
params[1]int随机数下限-
params[2]int随机数上限-
params[3]int按钮/进度条 X坐标居中
params[4]int按钮/进度条 Y坐标居中
params[5]str按钮文本"收集按钮"
params[6]str物品名称"收集物品名称"

查看添加传入参数

开始教程 ​

1. 新建工程 ​

使用橙光编辑器新建一个工程。

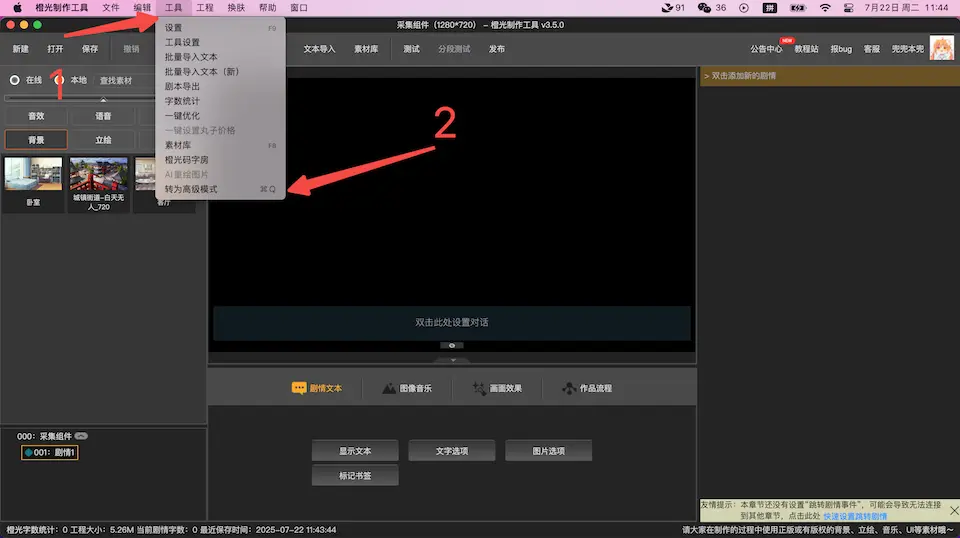

2. 转换编辑器到高级模式 ​

点击 工具 > 转为高级模式 /example/collect/转换高级模式.webp

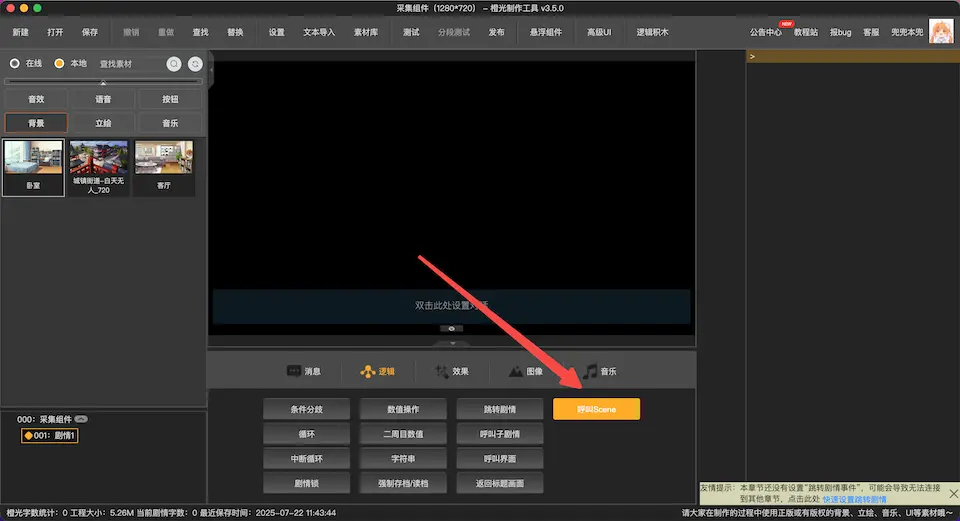

3. 使用呼叫scene ​

点击 逻辑 > 呼叫Scene /example/collect/呼叫scene.webp

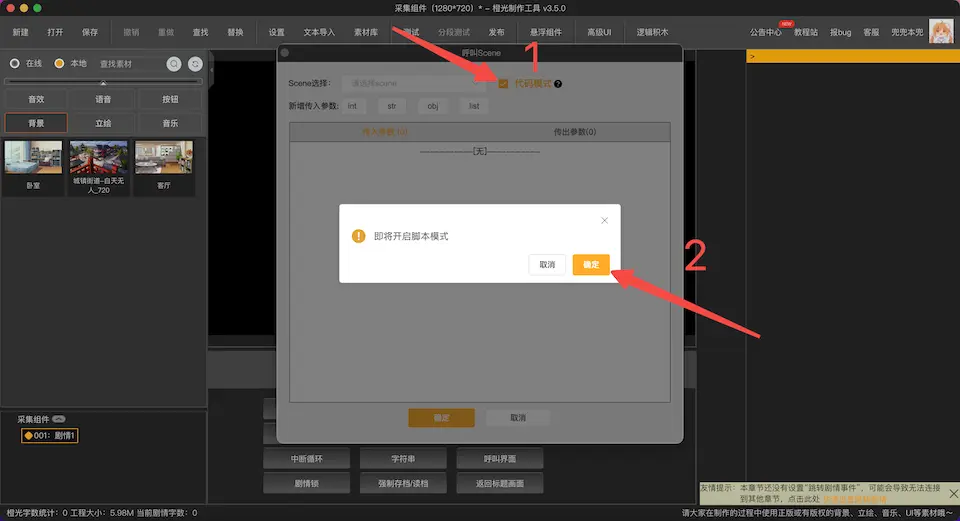

4. 开启脚本 ​

  1. 勾选Script 弹出弹窗即将开启脚本模式
  2. 点击确认 开启脚本模式

/example/collect/开启脚本.webp

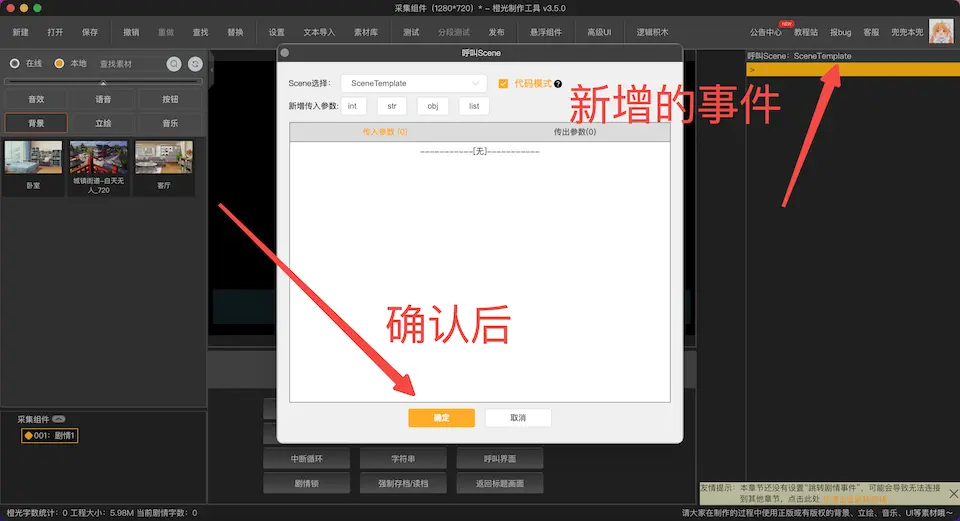

5. 新增呼叫scene事件 ​

确认新增呼叫Scene事件后就为工程添加了 LmCode（代码模式）功能啦 /example/collect/新增呼叫scene事件.webp

6. 打开工程 ​

想要使用 LmCode（代码模式）写代码，首先需要找到 LmCode（代码模式）文件。

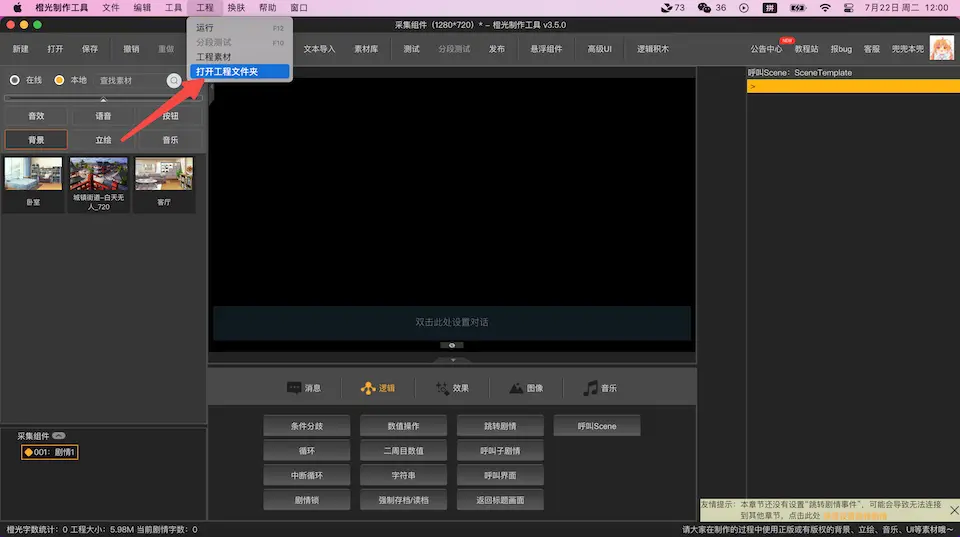

  1. 点击工程 > 打开工程文件夹 /example/collect/打开工程.webp

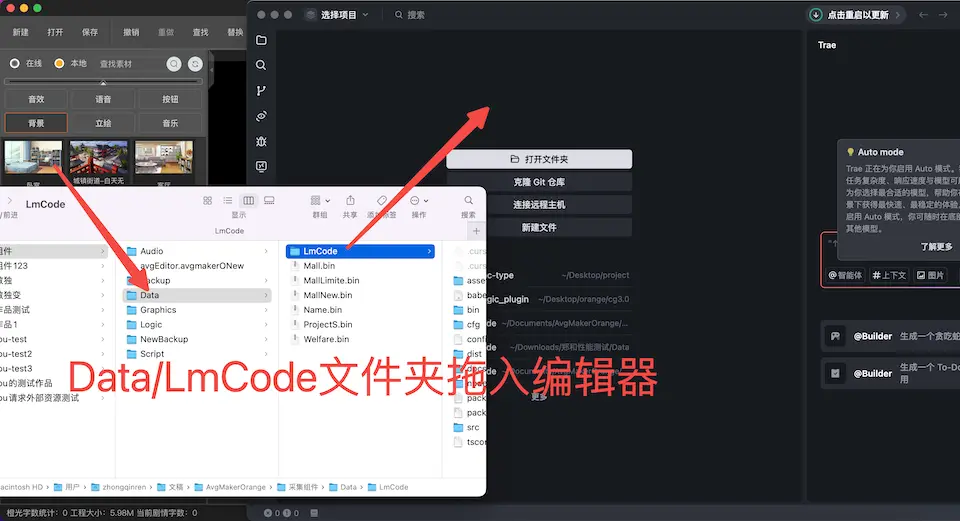

  2. 找到 LmCode（代码模式）文件夹，这就是 LmCode（代码模式）整个功能所在，将其拖入到我们的代码编辑器中 /example/collect/打开工程文件.webp

8. 新增收集场景 ​

  1. 我们将图片素材放入到assets/Graphics文件夹中，使用的图片都放在这个文件夹下
  2. 在src目录下新建一个CollectScene,并在文件中添加初始化代码。所有的代码都在src目录下编写。
typescript
//注册类名
@LM.Class("CollectScene")
export class CollectScene extends LM.Scene {
    // 初始化方法
    init(): void {
    }
}

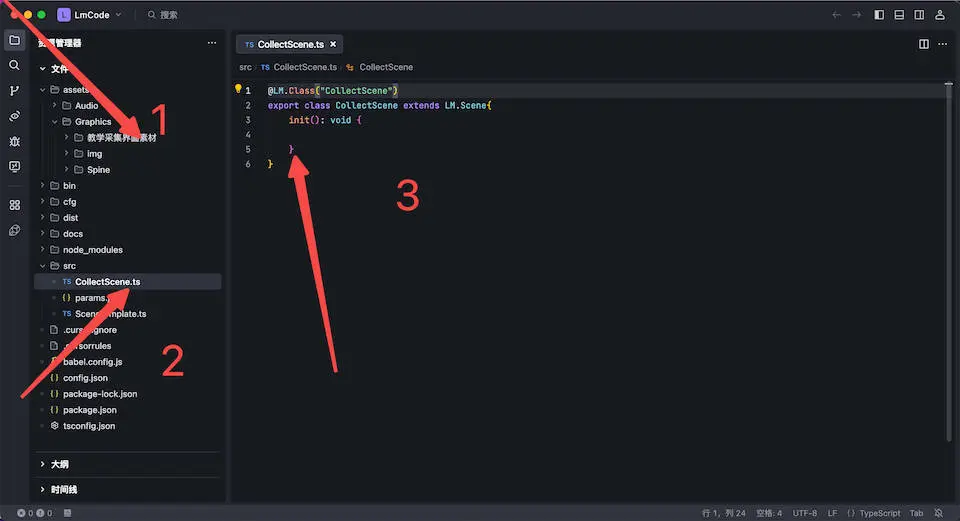

/example/collect/开始写代码.webp

我们终于可以正式开始制作收集组件功能啦！

实现收集场景 ​

步骤1: 实现收集按钮 ​

typescript
    collectBtn:LM.Button
    // 初始化收集按钮
    initCollectBtn() {
        // 创建收集按钮
        this.collectBtn = new LM.Button()
        // 给按钮设置图片
        this.collectBtn.src = "Graphics/教学采集界面素材/按钮底图.webp";
        //有传入参数时使用传入参数默默认值为收集按钮
        this.collectBtn.text = this.params[5] || "收集按钮"
        // 设置按钮颜色为白色
        this.collectBtn.fontColor = "#ffffff"
        // 设置按钮字体大小
        this.collectBtn.fontSize = 50;
        //文本竖向居中
        this.collectBtn.alignVertical = LM.ALIGN_VERTICAL.MIDDLE
        //文本横向居中
        this.collectBtn.alignHorizontal = LM.ALIGN_HORIZONTAL.CENTER
        //传入参数4有值时使用传入参数，没值时使用默认场景内居中，(舞台宽度-按钮宽度)/2
        this.collectBtn.x = Number(this.params[3]) || (ENGINE_CONFIG.stageW - this.collectBtn.width) / 2;
        //传入参数5有值时使用传入参数，没值时使用默认场景内居中，(舞台高度-按钮高度)/2
        this.collectBtn.y = Number(this.params[4]) || (ENGINE_CONFIG.stageH - this.collectBtn.height) / 2;
        //添加到场景内
        this.addChild(this.collectBtn);
        //生成按钮时默认隐藏，在初始化结尾将统一做显示
        this.collectBtn.visible = false;
    }

在场景中声明collectBtn, 并实现初始化方法initCollectBtn 。在初始化中，我们为收集按钮添加背景图片，文本。并且让设置按钮相对场景居中。

步骤2: 实现收集进度条 ​

typescript
    collectProgressBar:LM.ProgressBar
    // 初始化进度条方法
    initCollectProgressBar() {
        // 创建进度条
        this.collectProgressBar = new LM.ProgressBar();
        // 给进度条设置背景底图
        this.collectProgressBar.background = "Graphics/教学采集界面素材/进度条-2底图.webp";
        // 给进度条设置前景
        this.collectProgressBar.progress = "Graphics/教学采集界面素材/进度条-1填充图.webp"
        // 进度条当前值
        this.collectProgressBar.current = 0.5;
        // 默认场景内居中
        this.collectProgressBar.x = Number(this.params[3]) || (ENGINE_CONFIG.stageW - this.collectProgressBar.width) / 2
        // 默认场景内居中
        this.collectProgressBar.y = Number(this.params[4]) || (ENGINE_CONFIG.stageH - this.collectProgressBar.height) / 2;
        // 把进度条添加到场景上
        this.addChild(this.collectProgressBar)
        // 进度条初始化的时候直接隐藏，等初始化完毕后统一操作
        this.collectProgressBar.visible = false;
    }

在场景中声明collectProgressBar, 并实现初始化方法initCollectProgressBar 。在初始化中，我们为进度条添加背景底图，前景填充图。并且让设置进度条相对场景居中。并且先将进度条隐藏。

步骤3: 实现收集结果弹窗 ​

typescript
    collectResultAlert:LM.Container
    // 初始化结果弹窗方法
    initCollectResultAlert(collectNum: number) {
        // 创建弹窗容器
        this.collectResultAlert = new LM.Container();
        // 弹窗背景
        const alertBg = new LM.ImgView();
        // 给弹窗背景图片设置素材
        alertBg.src = "Graphics/教学采集界面素材/获得弹窗-底图.webp";
        // 背景添加到弹窗上
        this.collectResultAlert.addChild(alertBg);

        // 物品名称
        const collectGoodsName = new LM.TextView();
        // 物品名称
        collectGoodsName.text = this.params[6] || "收集物品名称";
        // 物品名称字体大小
        collectGoodsName.fontSize = 50;
        // 物品名称字体颜色 黑色
        collectGoodsName.fontColor = "#000000";
        // 物品名称x坐标与背景图片坐标一致 后续设置宽度一致，直接剧中 比较省事
        collectGoodsName.x = alertBg.x;
        // 设置物品y坐标
        collectGoodsName.y = 100;
        // 物品宽度设置与背景图片宽度一致 便于剧中
        collectGoodsName.width = alertBg.width;
        // 设置文本居中
        collectGoodsName.alignHorizontal = LM.ALIGN_HORIZONTAL.CENTER;
        // 物品名称添加到弹窗上
        this.collectResultAlert.addChild(collectGoodsName);

        // 收集物品数量文本
        const collectGoodsNum = new LM.TextView();
        // 收集物品数量文本内容 X 加上 收集的数量， 默认是99
        collectGoodsNum.text = "X " + (collectNum || 99);
        // 收集物品数量文本字体大小
        collectGoodsNum.fontSize = 50;
        // 收集物品数量文本字体颜色 黑色
        collectGoodsNum.fontColor = "#000000";
        // 收集物品数量文本x坐标与背景图片坐标一致 后续设置宽度一致，直接剧中 比较省事
        collectGoodsNum.x = alertBg.x;
        // 收集物品数量文本的y坐标
        collectGoodsNum.y = 180;
        // 收集物品数量文本宽度与背景图片宽度一致 便于剧中
        collectGoodsNum.width = alertBg.width;
        // 收集物品数量文本居中
        collectGoodsNum.alignHorizontal = LM.ALIGN_HORIZONTAL.CENTER
        // 收集物品数量文本添加到弹窗上
        this.collectResultAlert.addChild(collectGoodsNum);

        // 创建确认按钮
        const sureBtn = new LM.Button();
        // 确认按钮设置素材
        sureBtn.src = "Graphics/教学采集界面素材/获得弹窗-对号按钮.webp";
        // 确认按钮坐标要相对于弹窗背景居中，所以使用弹窗背景x + (弹窗背景宽度 - 确认按钮宽度) / 2
        sureBtn.x = alertBg.x + (alertBg.width - sureBtn.width) / 2
        // 确认按钮 要在弹窗背景下，所以使用弹窗背景y+弹窗背景高度
        sureBtn.y = alertBg.y + alertBg.height;
        // 确认按钮添加到弹窗上
        this.collectResultAlert.addChild(sureBtn);
        // 弹窗相对整个场景横向居中
        this.collectResultAlert.x = (ENGINE_CONFIG.stageW - this.collectResultAlert.width) / 2;
        // 弹窗相对整个场景纵向居中
        this.collectResultAlert.y = (ENGINE_CONFIG.stageH - this.collectResultAlert.height) / 2;
        // 弹窗添加到场景上
        this.addChild(this.collectResultAlert)
        // 给确认按钮添加点击事件
        sureBtn.onClick(() => {
            // 传出参数1 也就是第0位 设置为手机数量
            this.result[0] = collectNum;
            // 关闭当前场景 并将传出参数传出
            this.close(this.result)
            // 关闭所有场景 回到上一级，这里回到剧情
            LM.killAllScenesToParent();
        })
    }

初始化弹窗方法中，收集数量作为传入参数。在结果弹窗中，我们创建弹窗容器，添加背景图片，物品名称文本，物品数量文本，确认按钮。将弹窗设置居中，并且设置确认按钮点击事件，点击后关闭当前场景，传出参数，关闭所有场景，回到上一级剧情。

步骤4：完成初始化方法 ​

typescript
    init() {
        //初始化收集按钮
        this.initCollectBtn();
        //初始化收集进度条
        this.initCollectProgressBar();
        // 第一个界面内只有这个按钮可见
        this.collectBtn.visible = true;
    }

在初始化方法中，我们调用收集按钮初始化方法，收集进度条初始化方法。并将收集按钮设置为可见。

步骤5: 完成收集按钮点击后流程 ​

typescript
        //为按钮添加点击事件，点击后显示第二个画面，展示进度条
        this.collectBtn.onClick(() => {
            // 收集按钮隐藏
            this.collectBtn.visible = false;
            // 进度条显示
            this.collectProgressBar.visible = true;
            // 进度条进度设置成0
            this.collectProgressBar.current = 0;
            // 给进度条设置动画
            LM.Tween.get(this.collectProgressBar)
            // 进度条上的属性从当前值到目标值
            .to({
                current: 1 // 进度条当前值从0-1
            }, Number(this.params[0]) * 1000) // 进度条动画时间 params[0] 是秒，动画时间是ms，所以乘了1000
            .wait(100) // 等待100毫秒
            .call(() => { // 上面的动画和等待完之后 执行这个传入的方法 到第三个画面
                // 隐藏进度条
                this.collectProgressBar.visible = false;
                //通过api生成一个随机数
                const collectNum = LM.getRandom(Number(this.params[1]), Number(this.params[2]));
                // 初始化收集弹窗
                this.initCollectResultAlert(collectNum);
            })
        })

收集按钮点击后，收集进度条显示，进度条进度从0-1动画，等待100毫秒后，生成收集数量的随机数，隐藏进度条，显示结果弹窗，结果弹窗内显示物品名称，获得物品数量。

完整代码 ​

至此我们完成了整个收集组件

typescript
//注册类名
@LM.Class("CollectScene")
export class CollectScene extends LM.Scene {
    //收集按钮
    collectBtn: LM.Button;
    //收集进度条
    collectProgressBar: LM.ProgressBar;
    //收集弹窗
    collectResultAlert: LM.Container;
    //传出数组
    result: [number] = [0];
    // 初始化方法
    init(): void {
        //初始化收集按钮
        this.initCollectBtn();
        //初始化收集进度条
        this.initCollectProgressBar();
        // 第一个界面内只有这个按钮可见
        this.collectBtn.visible = true;
    }
    // 初始化收集按钮
    initCollectBtn() {
        // 创建收集按钮
        this.collectBtn = new LM.Button()
        // 给按钮设置图片
        this.collectBtn.src = "Graphics/教学采集界面素材/按钮底图.webp";
        //有传入参数时使用传入参数默默认值为收集按钮
        this.collectBtn.text = this.params[5] || "收集按钮"
        // 设置按钮颜色为白色
        this.collectBtn.fontColor = "#ffffff"
        // 设置按钮字体大小
        this.collectBtn.fontSize = 50;
        //文本竖向居中
        this.collectBtn.alignVertical = LM.ALIGN_VERTICAL.MIDDLE
        //文本横向居中
        this.collectBtn.alignHorizontal = LM.ALIGN_HORIZONTAL.CENTER
        //传入参数4有值时使用传入参数，没值时使用默认场景内居中，(舞台宽度-按钮宽度)/2
        this.collectBtn.x = Number(this.params[3]) || (ENGINE_CONFIG.stageW - this.collectBtn.width) / 2;
        //传入参数5有值时使用传入参数，没值时使用默认场景内居中，(舞台高度-按钮高度)/2
        this.collectBtn.y = Number(this.params[4]) || (ENGINE_CONFIG.stageH - this.collectBtn.height) / 2;
        //添加到场景内
        this.addChild(this.collectBtn);
        //为按钮添加点击事件，点击后显示第二个画面，展示进度条
        this.collectBtn.onClick(() => {
            // 收集按钮隐藏
            this.collectBtn.visible = false;
            // 进度条显示
            this.collectProgressBar.visible = true;
            // 进度条进度设置成0
            this.collectProgressBar.current = 0;
            // 给进度条设置动画
            LM.Tween.get(this.collectProgressBar)
            // 进度条上的属性从当前值到目标值
            .to({
                current: 1 // 进度条当前值从0-1
            }, Number(this.params[0]) * 1000) // 进度条动画时间 params[0] 是秒，动画时间是ms，所以乘了1000
            .wait(100) // 等待100毫秒
            .call(() => { // 上面的动画和等待完之后 执行这个传入的方法 到第三个画面
                // 隐藏进度条
                this.collectProgressBar.visible = false;
                //通过api生成一个随机数
                const collectNum = LM.getRandom(Number(this.params[1]), Number(this.params[2]));
                // 初始化收集弹窗
                this.initCollectResultAlert(collectNum);
            })
        })
        //生成按钮时默认隐藏，在初始化结尾将统一做显示
        this.collectBtn.visible = false;
    }
    // 初始化进度条方法
    initCollectProgressBar() {
        // 创建进度条
        this.collectProgressBar = new LM.ProgressBar();
        // 给进度条设置背景底图
        this.collectProgressBar.background = "Graphics/教学采集界面素材/进度条-2底图.webp";
        // 给进度条设置前景
        this.collectProgressBar.progress = "Graphics/教学采集界面素材/进度条-1填充图.webp"
        // 进度条当前值
        this.collectProgressBar.current = 0.5;
        // 默认场景内居中
        this.collectProgressBar.x = Number(this.params[3]) || (ENGINE_CONFIG.stageW - this.collectProgressBar.width) / 2
        // 默认场景内居中
        this.collectProgressBar.y = Number(this.params[4]) || (ENGINE_CONFIG.stageH - this.collectProgressBar.height) / 2;
        // 把进度条添加到场景上
        this.addChild(this.collectProgressBar)
        // 进度条初始化的时候直接隐藏，等初始化完毕后统一操作
        this.collectProgressBar.visible = false;
    }
    // 初始化结果弹窗方法
    initCollectResultAlert(collectNum: number) {
        // 创建弹窗容器
        this.collectResultAlert = new LM.Container();
        // 弹窗背景
        const alertBg = new LM.ImgView();
        // 给弹窗背景图片设置素材
        alertBg.src = "Graphics/教学采集界面素材/获得弹窗-底图.webp";
        // 背景添加到弹窗上
        this.collectResultAlert.addChild(alertBg);

        // 物品名称
        const collectGoodsName = new LM.TextView();
        // 物品名称
        collectGoodsName.text = this.params[6] || "收集物品名称";
        // 物品名称字体大小
        collectGoodsName.fontSize = 50;
        // 物品名称字体颜色 黑色
        collectGoodsName.fontColor = "#000000";
        // 物品名称x坐标与背景图片坐标一致 后续设置宽度一致，直接剧中 比较省事
        collectGoodsName.x = alertBg.x;
        // 设置物品y坐标
        collectGoodsName.y = 100;
        // 物品宽度设置与背景图片宽度一致 便于剧中
        collectGoodsName.width = alertBg.width;
        // 设置文本居中
        collectGoodsName.alignHorizontal = LM.ALIGN_HORIZONTAL.CENTER;
        // 物品名称添加到弹窗上
        this.collectResultAlert.addChild(collectGoodsName);

        // 收集物品数量文本
        const collectGoodsNum = new LM.TextView();
        // 收集物品数量文本内容 X 加上 收集的数量， 默认是99
        collectGoodsNum.text = "X " + (collectNum || 99);
        // 收集物品数量文本字体大小
        collectGoodsNum.fontSize = 50;
        // 收集物品数量文本字体颜色 黑色
        collectGoodsNum.fontColor = "#000000";
        // 收集物品数量文本x坐标与背景图片坐标一致 后续设置宽度一致，直接剧中 比较省事
        collectGoodsNum.x = alertBg.x;
        // 收集物品数量文本的y坐标
        collectGoodsNum.y = 180;
        // 收集物品数量文本宽度与背景图片宽度一致 便于剧中
        collectGoodsNum.width = alertBg.width;
        // 收集物品数量文本居中
        collectGoodsNum.alignHorizontal = LM.ALIGN_HORIZONTAL.CENTER
        // 收集物品数量文本添加到弹窗上
        this.collectResultAlert.addChild(collectGoodsNum);

        // 创建确认按钮
        const sureBtn = new LM.Button();
        // 确认按钮设置素材
        sureBtn.src = "Graphics/教学采集界面素材/获得弹窗-对号按钮.webp";
        // 确认按钮坐标要相对于弹窗背景居中，所以使用弹窗背景x + (弹窗背景宽度 - 确认按钮宽度) / 2
        sureBtn.x = alertBg.x + (alertBg.width - sureBtn.width) / 2
        // 确认按钮 要在弹窗背景下，所以使用弹窗背景y+弹窗背景高度
        sureBtn.y = alertBg.y + alertBg.height;
        // 确认按钮添加到弹窗上
        this.collectResultAlert.addChild(sureBtn);
        // 弹窗相对整个场景横向居中
        this.collectResultAlert.x = (ENGINE_CONFIG.stageW - this.collectResultAlert.width) / 2;
        // 弹窗相对整个场景纵向居中
        this.collectResultAlert.y = (ENGINE_CONFIG.stageH - this.collectResultAlert.height) / 2;
        // 弹窗添加到场景上
        this.addChild(this.collectResultAlert)
        // 给确认按钮添加点击事件
        sureBtn.onClick(() => {
            // 传出参数1 也就是第0位 设置为手机数量
            this.result[0] = collectNum;
            // 关闭当前场景 并将传出参数传出
            this.close(this.result)
            // 关闭所有场景 回到上一级，这里回到剧情
            LM.killAllScenesToParent();
        })
    }
}

剧情内使用 LmCode（代码模式）制作的scene ​

接下来我们将制作好的CollectScene接入到剧情中

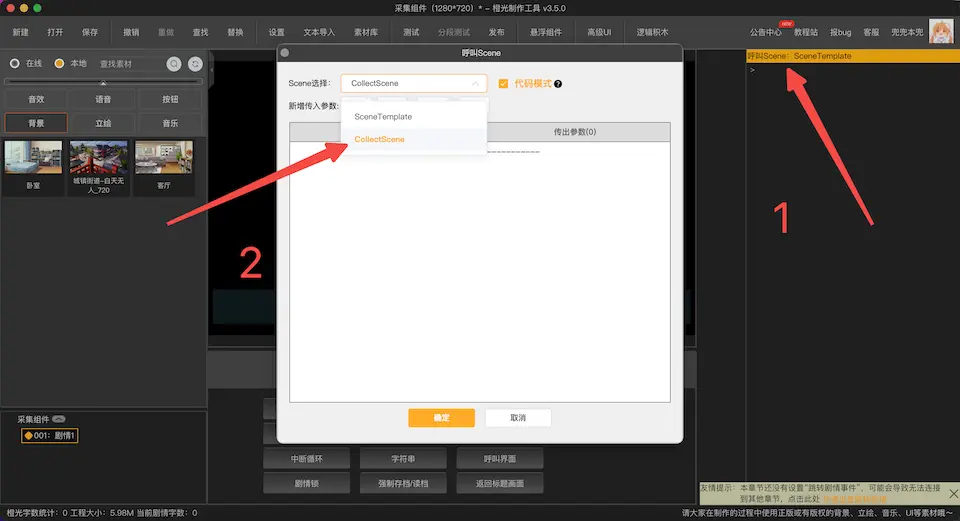

选择收集场景 ​

  1. 双击剧情内的呼叫Scene事件
  2. 点击Scene选择下拉框，选择CollectScene

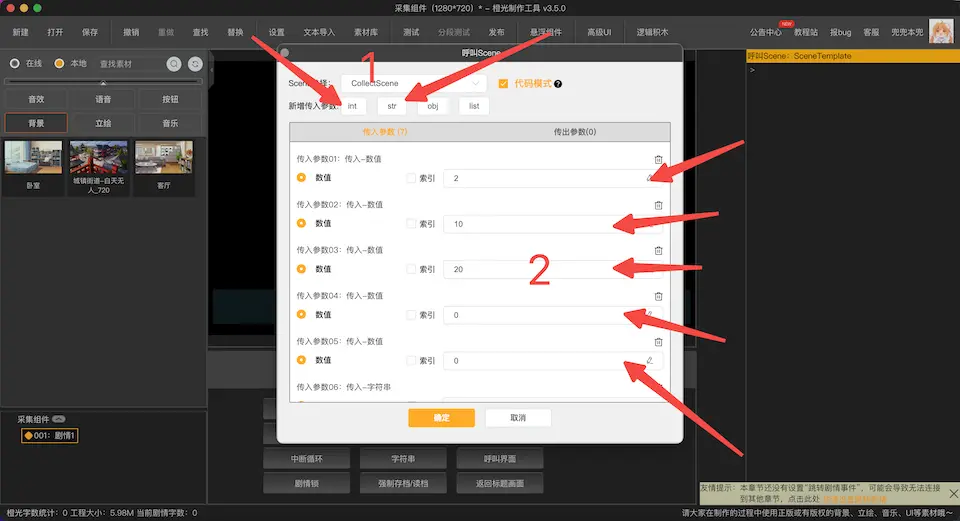

添加传入参数 ​

  1. 我们按传入参数的顺序 类型，点击新增传入参数 查看传入参数
  2. 依次点击传入参数输入框，输入内容
传入参数名类型值说明
传入参数1params[0]int2进度条动画时长（秒）
传入参数2params[1]int10随机数下限
传入参数3params[2]int20随机数上限
传入参数4params[3]int0进度条x坐标
传入参数5params[4]int0进度条y坐标
传入参数6params[5]str收集物品按钮文本
传入参数7params[6]str折耳根物品名称

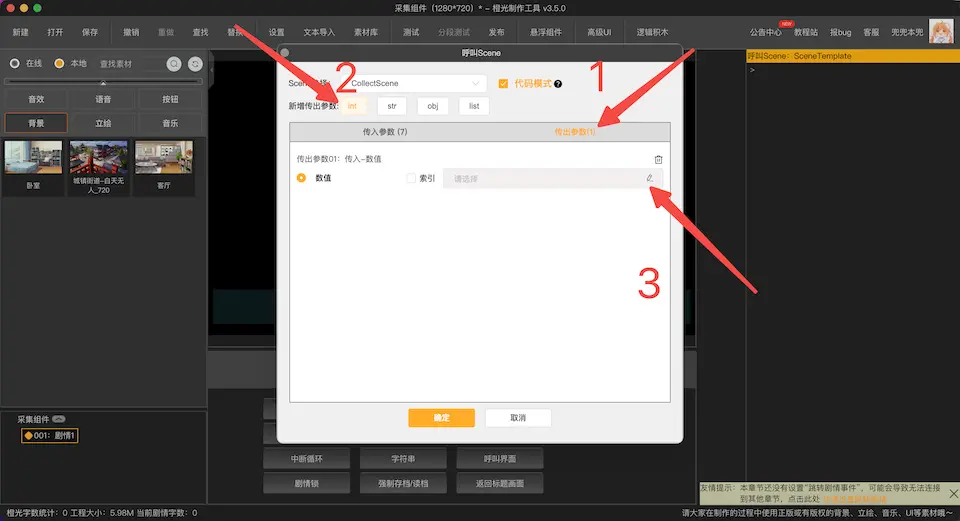

添加传出参数 ​

  1. 点击传出参数
  2. 按传出参数类型添加一个传出参数
  3. 点击传出参数选择按钮 会弹出数值弹窗

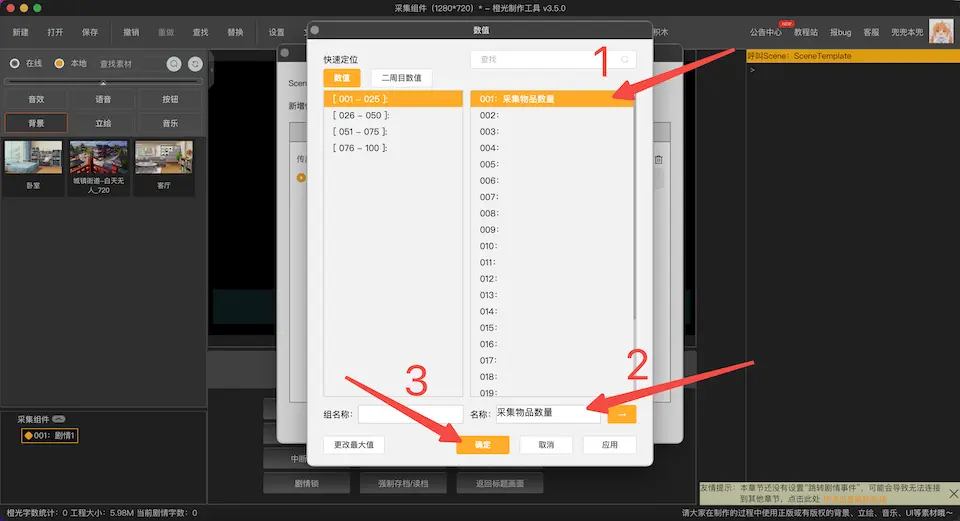

选择传出数值 ​

  1. 选择数值001
  2. 我们可以为数值001进行更名，改成采集物品数量。便于后续使用
  3. 点击确认按钮，将数值添加到传出参数。

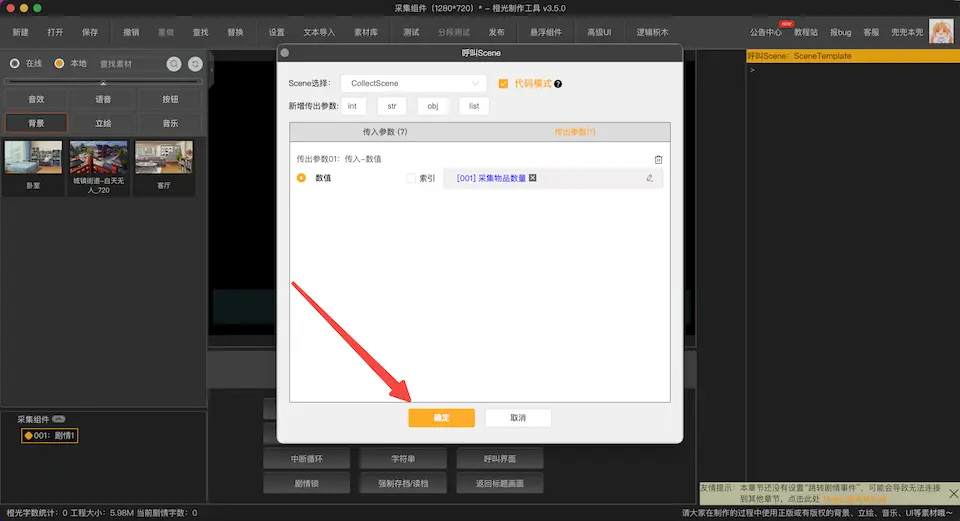

再次点击确认，将我们对传入传出的修改应用到呼叫Scene事件

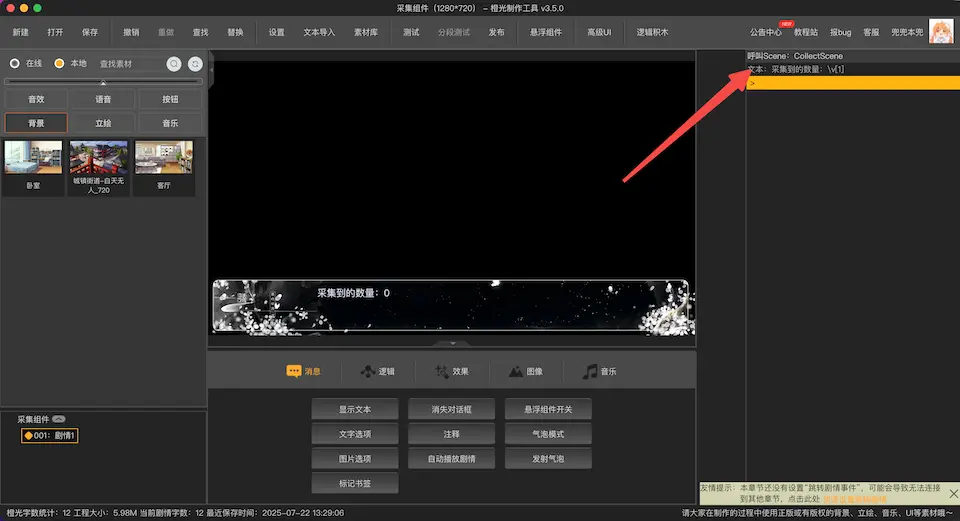

剧情内使用文本显示采集结果 ​

添加一个文本，显示采集物品的数量，点击 消息 > 显示文本 > 输入显示内容 + 显示数值

进行测试 ​

点击测试 开始测试收集组件

下载学习附件 ​

下载学习附件

完整示例工程会比较大，我将代码模式的主要内容进行压缩。压缩包内有两个文件夹

  • assets对应{工程目录}/Data/LmCode/assets，
  • src对应{工程目录}/Data/LmCode/src。

先为作品添加代码模式，有了代码模式的目录后，将assets与src文件夹覆盖到对应目录即可。记得使用npm run build编译代码哦～

结语 ​

使用 LmCode（代码模式） 进行制作，有一定门槛，如果您在使用过程中遇到问题，欢迎加入我们的交流群，我们会尽力帮助您解决问题。

qq群：877600870
